摘要

在對近零能耗建筑的評估中，建筑物圍護結構的氣密性是非常重要的控制指標，是影響建筑供暖能耗和空調能耗的重要因素，圍護結構若存在氣密性滲漏將會導致建筑能耗增加。幕墻系統作為公共建筑常見的外圍護結構，其良好的氣密性有利于減少因冬季冷風滲透和夏季非受控通風導致的供暖和空調負荷，避免水蒸氣侵入造成的建筑發霉、結露和損壞，減少室外噪聲和室外空氣污染等不良因素對室內環境的影響，提高居住者的生活品質。

關鍵詞

近零能耗；幕墻氣密性；防水透氣膜；防水隔汽膜

引言

自20世紀80年代中期開始，我國建筑節能工作開始了快速發展，低能耗建筑技術的研究和推廣受到了各界的廣泛關注。尤其是2003年國家提出低碳經濟以來，建筑節能工作得到了更為快速的發展，全國各氣候區的建筑節能設計標準已逐步完善。近年來，結合國情，考慮不同地區的氣候特征對供暖、空調和通風的要求，近零能耗這一建筑節能技術在工程實踐中得到了大量的應用推廣。但近零能耗技術在幕墻體系下的公共建筑應用案例較少，本文以北京城市副中心行政辦公區近零能耗會議樓項目為背景，該近零能耗會議樓項目的結構為鋼結構+樓承板體系，外圍護結構是由干掛石材、玻璃、內封石膏板構成，其空腔內填充巖棉保溫材料的復合幕墻體系，主要研究探討幕墻體系下的維護結構的氣密?chē)脑O(shè)計要點與技術構造。

建筑氣密性?xún)?yōu)劣對建筑能耗和室內環境兩者均有直接影響，氣密性不良會導致建筑大量空氣滲透，空氣滲透會導致建筑圍護結構的熱濕遷移從而使建筑濕負荷增加。在寒冷季節含濕量大的室內空氣向外泄漏就會引起圍護結構內部或表面冷凝結露，給微生物生長提供有利生存環境而發霉，進而造成圍護結構材料性質發生變化甚至結構損壞。同時未經處理的室外空氣通過圍護結構、屋頂和地面等交換進入室內還會造成室內空氣污染。室內不良?xì)饷苄砸彩沟檬覂?nèi)容易受到外界噪聲污染。

正文

1、幕墻氣密性設計要點

1.1 幕墻門窗氣密性

對近零能耗建筑來說，在正常的設計和施工條件下，外門窗的氣密性對建筑整體的氣密性影響較大，做好外門窗的氣密性是實現建筑整體氣密性目標的基礎之一。選用氣密性等級高的外門窗，氣密性不應低于國家標準《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》GB/T 7106規定的8級；外窗框與窗扇間宜采用3道耐久性良好的密封材料密封，每個開啟扇應至少設3個鎖點。

1.2 幕墻氣密層材料

氣密層應依托密閉性圍護結構層并選擇適用的氣密性材料構成。常見的可構成氣密層的材料包括一定厚度的抹灰層、硬質的材料板（如密度板、石材）、氣密性薄膜（如防水透氣膜、防水隔汽膜）等?？籽郾∧ぁ⒈夭牧?、軟木纖維板、刨花板、砌塊墻體等不適于用做氣密層。對于開放的幕墻結構，可以采用鍍鋅鋼板、氣密性膠帶和抹灰層形成完整氣密層，而對于砌塊結構，除抹灰層和膠帶外，個別部位可使用氣密性薄膜。

1.3 幕墻孔洞氣密措施

穿越氣密層的門洞、窗洞、電線盒、管線貫穿處等易發生氣密性問題的部位應進行針對性節點設計并對氣密性措施進行詳細說明。穿越氣密性的門洞、窗洞、電線盒和管線貫穿處等部位不僅是容易產生熱橋的部位，也是容易產生空氣滲透的部位，其氣密性的處理措施應充分考慮產品特征和安裝方式，進行針對性設計。

1）如電線盒氣密性處理可參考下圖設計。

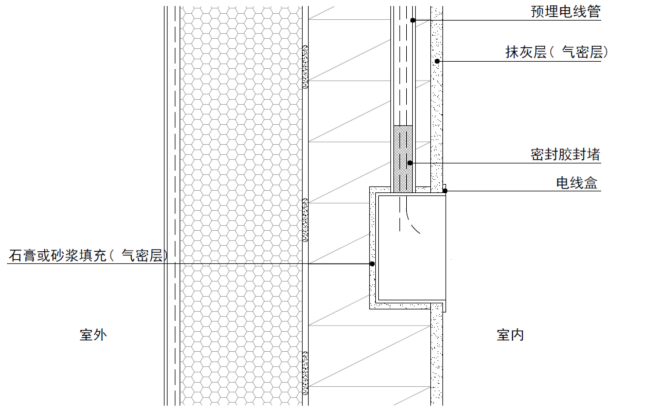

圖1-電線盒氣密性處理

（2）如穿外墻氣密性處理可參考下圖設計。

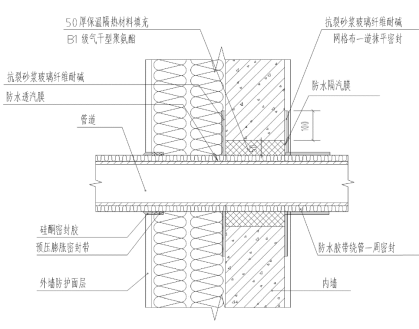

圖2-穿外墻管道做法節點圖

2、復合幕墻體系氣密構造

復合幕墻的各系統間同保溫層進行優化設計做到等溫線平順過度，首先合理設置斷橋保證銜接處的保溫性能同時利用多種氣密材料的特性，采用合理有效的氣密封修設計。復合幕墻氣密性設置為：室內側1.0mm厚鍍鋅鋼板+防水隔汽膜貼縫，外側石材幕墻室內側1.0mm厚鍍鋅鋼板+防水透氣膜貼縫，從而保證氣密層連續、完整，復合幕墻體系氣密構造如下圖3。

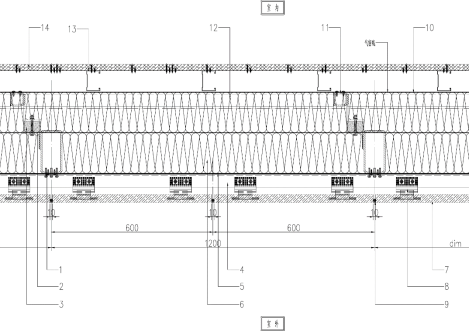

1-鍍鋅鋼方通；2-鍍鋅角鋼轉接件；3-高強度聚氨酯隔熱墊板；4-鍍鋅角鋼橫梁；5-鍍鋅鋼板＆防水透氣膜貼縫；6-保溫巖棉；7-石材面板；8-鋁合金掛件；9-耐候密封膠；10-鍍鋅鋼板＆防水隔汽膜貼縫；11-鍍鋅鋼方通；12-鍍鋅角鋼橫梁；13—內飾面輕鋼龍骨；14-內裝飾面層

圖3-石材幕墻節點做法節點圖

3、幕墻防水層構造

幕墻防水層采用鍍鋅鋼板，鍍鋅鋼板用螺釘分別固定在主體結構樓層間底部和鋁合金橫梁上，射釘?shù)拈g距為300mm，距鍍鋅鋼板邊20mm，上下防水鍍鋅鋼板的搭接量為20mm，豎向防水鋼板板縫5mm，并在外側鍍鋅鋼板上開直徑20mm透氣孔，開孔間距100mm，外層鍍鋅鋼板開孔及透氣膜節點做法如下圖4。

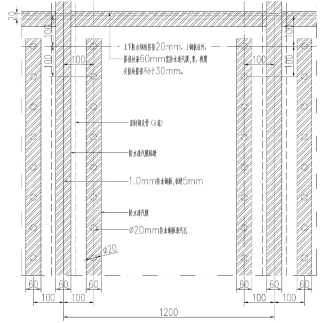

圖4-外層鍍鋅鋼板開孔及透氣膜工藝圖

4、氣密膜與結構粘貼構造

（1）鍍鋅鋼板防水層的氣密處理，在外側鋼板搭接板縫處及開孔處采用自粘型防水透氣膜粘貼，粘貼寬度不小于60mm。

（2）內側鋼板搭接板縫處采用自粘型防水隔汽膜粘貼，粘貼寬度不小于60mm。施工時嚴禁破壞氣密膜。

（3）鍍鋅鋼板與結構處的接縫處理，內側采用抹膠型隔汽膜粘貼寬度不小于100mm，外側采用抹膠型透氣膜粘貼寬度不小于100mm，基層應清潔、干燥、堅實、平整，做法詳見圖5。

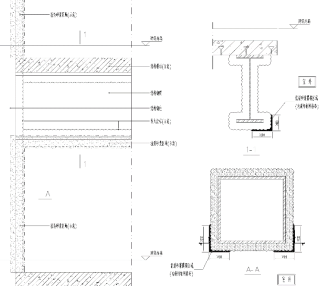

圖5-防水透氣膜、隔汽膜與結構粘接做法節點

5、幕墻氣密性檢驗

公共建筑應進行建筑整體氣密性測試方法宜采用結合紅外熱成像儀的鼓風門法；測試前必須關閉所有外門窗，封閉所有墻上的通風孔以及與戶外連接的管道閥門部件；測試過程中，當測試結果不合格時，應及時查找建筑物的滲漏源并進行處理。氣密性措施施工完成后，應進行建筑整體氣密性現場檢測，檢測方法可按現行國家標準《近零能耗建筑技術標準》GB/T 51350中附錄E的規定，檢測結果應符合設計和相關標準的要求。

6、總結

近零能耗建筑是集高保溫性、高氣密性、高舒適度、低能耗于一體的高效節能建筑，通過最大程度降低建筑物的能耗，更好地協調了經濟性、生態和可再生能源供應的相互關系。氣密性是實現建筑節能和間接衡量節能效果的核心指標，提高建筑物氣密性能是被動式建筑施工的關鍵所在，對建筑的節能降耗具有重大作用。
