在寒冷天氣中能擁有舒適的溫度和濕度是件很美好的事，但在擁有舒適的溫度的同時，我們也希望能做到低碳節能。對此，被動式低能耗居住建筑在我國迅速發展。被動式低能耗居住建筑是以極低的能源消耗為基礎，提供最佳可能的舒適室內環境。
雖然我國的示范項目日漸增多，但對目前來說，項目的順利實施主要以德國專家為主導進行項目的技術支持，國內掌握被動房新風系統核心設計能力或能提供相關技術咨詢服務的公司目前還較少。
所以如何正確、合理地選擇、設計被動式低能耗居住建筑的新風系統，在今后被動式低能耗居住建筑發展建設過程中，起到至關重要的作用。
被動房特點
被動式低能耗居住建筑（以下簡稱被動房）是將自然通風、自然采光、太陽能輻射和室內非供暖熱源得熱等各種被動式節能手段與建筑圍護結構高效節能技術相結合建造而成的低能耗建筑。這種建筑在顯著提高室內環境舒適性的同時，大幅度降低建筑所需能耗。與目前國內普通節能標準的居住建筑相比，此類建筑在室內環境、建筑氣密性、采暖制冷能耗及一次能源需求方面有較大不同，主要表現在：
室內環境
被動房室內環境全年處于舒適狀態，即：室內溫度維持在20～26℃，全年室內溫度超出該溫度范圍的頻率不大于10%；室內相對濕度35%～65%；室內二氧化碳濃度不大于1000ppm；非透明圍護結構內表面溫度與室內環境溫度差不超過3℃；臥室、起居室（廳）噪聲≤30db（a）。
根據目前我國現行相關規范、標準要求，普通節能標準的住宅建筑冬季室內主要功能房間（臥室、起居室和衛生間）設計溫度為18℃，夏季室內溫度、全年室內濕度、二氧化碳濃度均無要求[2]；住宅室內允許噪聲標準下表1：
表1
建筑氣密性
根據目前我國實施的被動房規范、導則等相關要求，在室內外壓差50pa的條件下，每小時換氣次數不超過0.6次，即n50≤0.6次/h。
我國最早在中德技術合作項目《中國既有建筑節能改造基礎數據調查》中利用“鼓風門”氣密性檢測設備對唐山、天津、烏魯木齊、鶴壁四個城市的26棟典型建筑（建于1965～2002年）進行了建筑整體氣密性測試，測試結果：n50=4.4～20.7次/h。
年采暖制冷需求及一次能源需求
被動房年采暖需求qh≤15kwh/(m2·a)或采暖負荷qh≤10w/m2；被動房年制冷需求qc≤15kwh/(m2·a)或最大制冷負荷qc，max≤20w/m2；
被動房年采暖、制冷、通風一次能源總需求eph+epc+epv≤60kwh/(m2·a)。
新風系統的特點及設計
被動房除應具有高效的外圍護結構保溫隔熱性能、嚴密的防熱橋處理技術、高性能節能門窗、良好的氣密性外。必須依靠高效帶熱回收的新風換氣系統來滿足室內環境，年采暖、制冷、通風一次能源需求的要求。加之，目前我國華北地區空氣污染嚴重，pm2.5頻繁爆表，室內污染物濃度也逐漸上升，嚴重威脅著人類的身體健康，因此適用于被動房的新風系統應具備如下特點：
（1）為滿足被動房室內二氧化碳濃度≤1000ppm的指標，要求其新風、排風部分能根據室內co2濃度進行自動運行，且最小新風量應滿足國家相關規范的要求；新風系統的熱回收效率不低于75%。
（2）由于被動房采暖、制冷負荷很小，從目前國內成熟的采暖、制冷設備中難以找到與之匹配的采暖、制冷設備。所以，要求被動房新風系統應具有主動制冷、制熱的功能。
（3）目前我國華北地區空氣污染嚴重，室外pm2.5濃度高，要求新風系統具有過濾去除pm2.5的功能；同時新風系統能夠根據室內溫度、co2濃度、pm2.5濃度等條件，自動運行。
被動房新風系統在為室內人員提供所需最小新風量的同時，還應提供室內所需的冷熱量、維持室內環境指標要求，同時滿足被動房對制冷、采暖能耗的需求。由于被動房所需的制冷、采暖負荷很小，所以被動房的冬季采暖可以很簡單地通過對冬季新風系統的送風進行加熱就能實現，當然夏季采用對新風系統的送風進行制冷。
1.室內新風量的選取
（1）相關規范標準要求
國家標準《民用建筑供暖通風與空氣調節設計規范》gb50736-2012（簡稱暖通國標）第3.0.6條規定，設置新風系統的居住建筑，所需人員最小新風量宜按換氣次數法確定，并宜符合表2的規定，對新風系統的熱回收效率無要求；第6.3.4條第4款規定，廚房、衛生間宜設豎向排風道。

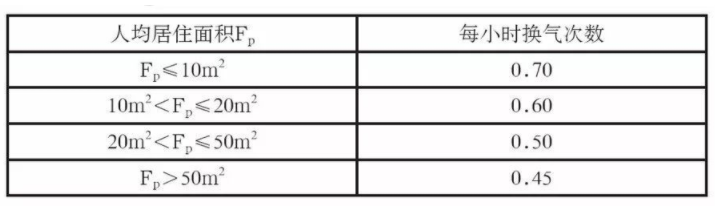

表2居住建筑設計最小換氣次數
（2）確定新風量
建筑面積在100m2以內的被動房建筑，室內新風量按人均新風量計算能滿足要求。當被動房建筑面積大于100m2時，被動房新風量應按照《民用建筑供暖通風與空氣調節設計規范》gb50736-2012的相關規定進行新風量的計算。

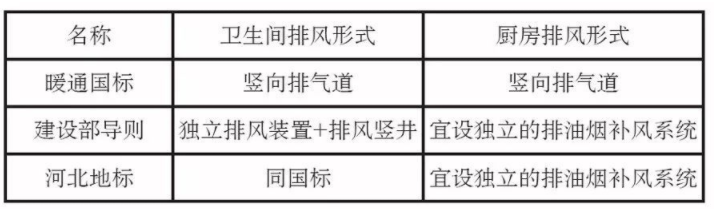

衛生間、廚房排風方式匯總見表3
表3
從表3中可以看出，被動房衛生間宜設豎向排氣道，廚房設豎向排氣道、同時宜設獨立的排油煙補風系統。
2.排風熱回收效率的選擇
（1）相關規范標準要求
2015年11月住建部印發的建設部導則第56條規定：顯熱回收裝置的溫度交換效率不應低于75%，全熱回收裝置的溫度交換效率不應低于70%。
（2）排風熱回收效率的分類
排風熱回收效率主要有顯熱（溫度）效率、潛熱（濕度）效率及全熱（焓）效率三種。
（3）排風熱回收效率回收效果
我國寒冷地區一般1月平均氣溫-10～0℃，7月平均氣溫18～28℃，年日平均氣溫≥25℃的日數<80d，年日平均氣溫≤5℃的日數145-90d。該區域冬季寒冷干燥，平原地區夏季較炎
熱濕潤，高原地區夏季較涼爽，降水量相對集中；氣溫年較差較大，日照較豐富；春、秋季短促，氣溫變化劇烈。
冬季室外寒冷干燥的空氣經顯熱交換裝置升溫后，新風中的濕度將進一步降低。采用全熱交換裝置后，效果會好很多。
建議：在建設資金條件許可的前提下，換熱芯體采用顯熱效率不低于75%、全熱效率不低于70%、濕度回收效率不低于50%的全熱型熱回收裝置。
3.輔助冷熱源的選擇
我國寒冷地區大多冬季寒冷干燥，夏季溫暖潮濕。甚至冬季日平均溫度下降到-10℃；夏季日平均氣溫在28℃左右，夜間環境溫度很少降至20℃以下且環境濕度較高，靠夜間通風輔助制冷是行不通的。所以為了達到良好的室內舒適條件，寒冷地區被動房不但冬季需要輔助制熱，夏季主動空調也是不可避免的。
結合我國寒冷地區氣候特征、室外空氣質量、居住建筑分戶計量等特點要求，寒冷地區宜采用空氣源熱泵作為被動房的輔助冷熱源，空氣源熱泵的能效等級應符合國建相關標準的要求。
4.室內氣流組織
室內新風氣流應從起居室、臥室等主要活動區(送風區)流向衛生間、廚房等功能區(排風區)。過道、餐廳可作為過流區，通過空氣流動間接得到送風和排風，保證所有房間得到充分通風。
每個房間或主要活動區域設置送風口和回風口；當回風口和回風管道安裝確有困難時，可在主要活動區域設置集中回風口；對于不能設置回風口且內門不能設置通風口的房間，其內門與地面之間宜預留寬度大于20mm的縫隙通風。
結語
寒冷地區被動房的新風系統設計要結合我國的寒冷地區氣候特征、居住建筑發展趨勢，才能做到不僅溫暖舒適還節能低碳。并且能逐漸掌握被動房新風系統核心設計能力。希望我國寒冷地區被動房的新風系統設計能越來越好。
